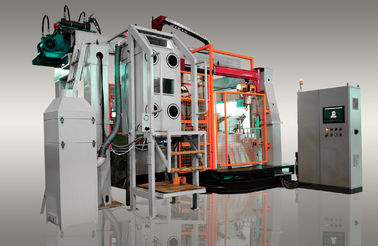

Wysokowydajna niskociśnieniowa maszyna odlewnicza / maszyna LPDC Kompaktowa modułowa konstrukcja

II: PARAMETRY TECHNICZNE

1

PODSTAWOWE WYPOSAŻENIE

JEDEN MANIPULATOR

DWA MANIPULTORY

1.1

FORNACE INDUKCYJNE

PIEC INDUKCYJNY KANAŁU

3 INDUKTORY

3 INDUKTORY

POJEMNOŚĆ

1800 KG

1800 kg

WYDAJNOŚĆ ROZTWORU

350 KG / H

520 KG / H

UMYSŁ MOCY

3 * 35 KW

2 * 80 KW

ZUŻYCIE MOCY @ HOLDING TEMEPRATURE 950 ℃

35 kW

35 kW

Max. Temp. pieca

1250 ℃

1250 ℃

1.2

MANIPULATOR

1, LINEAR GUILDING

2, OBROTOWY

Max. Prędkość manipulatora (S)

20 metrów / min.

35 ° / sek.

1.3

AGREGAT HYDRAULICZNY

SILNIK SERVO: 1 * 7,5 kW

SILNIK SERVO: 2 * 7,5 kW

OLEJ

Glikol etylenowy

CYLINDRY

Grafit: 63 * 100 * 2 zestawy
Obrotowy: 63 * 215 * 1 zestaw
Podnoszenie: 63 * 250 * 1 zestaw
Zamknięcie matrycy: 50 * 372 * 1 zestaw
Skok: 32 * 50 * 2 zestawy

NOMINALNE CIŚNIENIE ROBOCZE

8MPa

TEMPERATURA OLEJU HYDRAULICZNEGO

≤52 ℃

1.4

JEDNOSTKA DYSTRYBUCJI WODY

Woda chłodząca do cewek piecowych, kąpieli grafitowej i układu hydraulicznego

wartość PH

7 ~ 8,5

Ciśnienie wody

3-5 barów

Temperatura wody

20 ± 2 ℃

Przepływ wody

≥15 l / min ≤ 80 l / min

1.5

JEDNOSTKA CIŚNIENIA POWIETRZA

Sprężone powietrze do czyszczenia matryc, zaworów pneumatycznych, czyszczenia pieca, odlewów i zaworów bezpieczeństwa itp.

Ciśnienie sprężonego powietrza

0,6 MPa

Zużycie sprężonego powietrza

15㎥ / H

1.6

JEDNOSTKA NAPĘDOWA

SIŁOWNIK:

1 * 7,5 kW

1.7

POKRYWA PIECA

1 KOŁNIERZ RURY RISER

2 RURY OCHRONNE DLA TERMOPARÓW

1 RURKA PODNOSZĄCA

1 USZCZELNIENIE CERAMICZNE

1 RURKA ŁADUJĄCA I POKRYWA DO RĘCZNEGO OTWARCIA

1.8

KĄPIEL GRAFITOWA

1

1

Kąpiel powlekana z kontrolowaną temperaturą, materiał SS316L

1.9

PALNIK GAZOWY

Palnik gazowy zamontowany na pokrywie pieca do ogrzewania i podgrzewania rury pionowej.

1.1

Szafa sterownicza i zasilająca

STEROWANIE PLC

Siemens S7 / 300

HMI (EKRAN DOTYKOWY)

1

WYMIARY ZEWNĘTRZNE (L * W * H)

1200 * 500 * 1800 mm

1.12

SYSTEM ZDALNY

Komputer przez Team Viewer i połączenie z Internetem

2)

GŁÓWNE OPCJE

JEDEN MANIPULATOR LD5540-D

DWA MANIPULATORY LD5540-S

2.1

JEDNOSTKA DO USUWANIA CZĘŚCI

Jednostka automatycznie usuwająca, wyposażona w samochód odbiorczy do bezpośredniego transportu odlewów do wózka magazynowego.

1

1

2.2

URZĄDZENIE DO ROZDRABNIANIA

Oczyszczanie proszkiem miedzi do czyszczenia matryc;

1

1

2.3

FILTR I JEDNOSTKA SSĄCA DO ZAWORU ODLEWNEGO

Do odsysania pyłu z tlenku cynku do pieca czyszczącego

2.4

ŻURAW Z PODNOŚNIKIEM ELEKTRYCZNYM

500 KG

500 kg

2.5

PNEUMATYCZNE OTWARCIE OKNA WKŁADANIA PODSTAWOWEGO

Automatyczne otwieranie za pomocą siłownika pneumatycznego; Ręczne zamykanie po zakończeniu ustawiania rdzenia.

3)

OPCJE ELEKTRYCZNE

JEDEN MANIPULATOR LD5540-D

DWA MANIPULATORY LD5540-S

3.1

AWARYJNY STYCZNIK ZASILANIA

1

Z przyciskami zatrzymania awaryjnego; ze względów bezpieczeństwa: są automatycznie zamykane drzwi i kompletna jednostka ogrodzeniowa.

3.2

Kable SPECJALNE

10 mln

4

OPCJE UMIERAJ

JEDEN MANIPULATOR LD5540-D

DWA MANIPULATORY LD5540-S

4.1

UMIERAJ KOŁNIERZE

4.2

POMIAR TEMPERATURY MATERIAŁÓW

Kontrola PID

4.3

POMIAR TEMPERATURY KĄPIEL GRAFITOWA

Kontrola PID

4.4

OBWÓD POMPY DO CIĄGŁEGO CZYSZCZENIA WANNY GRAFITOWEJ

4.5

Max. Wymiary matrycy

550 * 400 mm

4.6

Max. Die Grubość

2-70 mm

4.7

Max. Udar otwarcia matrycy

370 mm

4.8

Max. Die Die

200 kg

4.9

Max. siła zamknięcia matrycy

1500 kg

4.1

Max. siła wyrzutnika

500 kg

4.11

Max. skok wyrzutnika

50mm

5

OPCJE GAZU GRZEWCZEGO

JEDEN MANIPULATOR LD5540-D

DWA MANIPULATORY LD5540-S

5.1

Ciśnienie propanu

0,5 bara

5.2

Przepływ propanu

0,225 m3 / h

6

OPCJE NARZĘDZI

JEDEN MANIPULATOR LD5540-D

DWA MANIPULATORY LD5540-S

6.1

Rozmiar urządzenia: L * W * H

6500 * 6000 * 3400 mm

7000 * 7000 * 3687 mm

6.2

Waga całkowita

13T

6.3

Całkowita moc

125 kW

180 kW

6.4

Napięcie robocze

380 V.

380 V.
