Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | CHINY (CZĘŚĆ LĄDOWA) |
|---|---|
| Nazwa handlowa: | DZ |
| Orzecznictwo: | CE ISO |
| Numer modelu: | NC-62 |
|
Zapłata:
|
|
| Minimalne zamówienie: | 1 zestaw |
| Cena: | Negotiable |
| Szczegóły pakowania: | Drewno |
| Czas dostawy: | 30 dni roboczych |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 100 zestawów/zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Wymiary (dł. * szer. * wys.): | 3000*3100*2900mm | Moc maszyny: | 16,5 kW |
|---|---|---|---|
| Napięcie znamionowe: | 380V | <i>Max.</i> <b>Maks.</b> <i>Diameter of polishing wheel</i> <b>Średnica tarczy polerskiej</b>: | 600mm |
| <i>Min.</i> <b>Min.</b> <i>Diameter of polishing wheel</i> <b>Średnica tarczy polerskiej</b>: | 400mm | Przesuw osi X (mm): | 1200 |
| Przesuw osi Y (mm): | 1100 | Przesuw osi Z (mm): | 700 |
| Przesuw osi U (mm): | ±90° | Przesuw osi V (mm): | ±360° |
| Przesuw osi W (mm): | ±360° | Imię: | zrobotyzowana maszyna do polerowania |
opis produktu

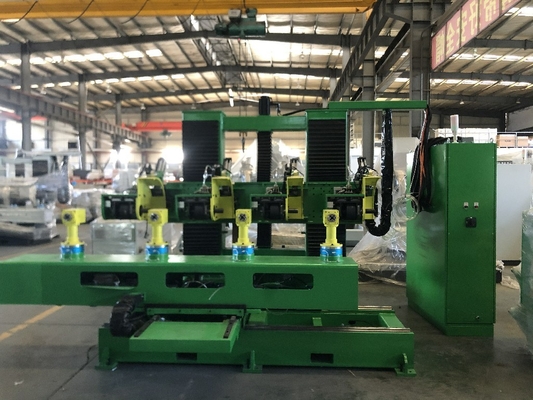

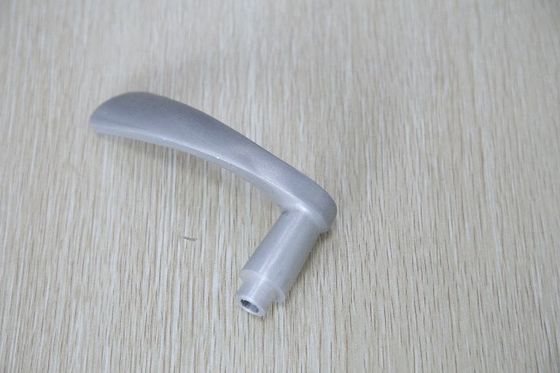

Pełna kontrola cyfrowa Automatyczna maszyna do polerowania zamków / klamek do polerowania
• System sterowania ruchem Promax Italy dla funkcji przetwarzania jednolitej i wysokiej jakości
• 6 programowalnych interpolowanych osi NC
• Główny silnik polerujący 4 nos., 1500 obr./min i 7,5 kW każdy, Siemens Servo Germany
• 7” kolorowy ekran dotykowy LCD skrzynki uczącej
• Podstawa podstawy ciężkiej maszyny ze stali, grubość 250 mm
• Wysoka precyzja przekładni i zębatki z suwakiem do przekładni X/Y.
• Główna konstrukcja osi Y spawana z kwadratową rurą i hartowana w celu zapewnienia stabilności i sztywności.Y
• Konstrukcja główna osi Z integralnie spawana, dobra sztywność, wysoka precyzja i duża prędkość ruchu.
• Skrzynia sterownicza przekładni W-Axis, importowana z Tajwanu.
• Teleskopowa osłona osi X/Y wykonana ze stali.
• Automatyczna kompensacja ciśnienia
• Automatyczny system smarowania
• Port USB, przełącznik blokady pamięci USB
• Lampka maszyny do sygnalizacji
PARAMETRY TECHNICZNE
| s.r. Nie. |
Opis | UOM | Specyfikacja |
| 1 | Model maszyny | NC64L | |
| 2 | Stół: | ||
| Rozmiar stołu (dł. x szer.) | mm | 2740*375 | |
|
Wysokość od podłoża (bez uchwytu)
|
mm | 880 | |
| Prędkość obrotowa przyrządu | obr/min | 20 | |
| Liczba stacji indeksujących | Nie. | 4 | |
| Rozmiar stacji/Śred. robocza(maks.) | mm | 350 | |
| Typ stołu |
Ruchomy - stół porusza się za pomocą pręta śrubowego/śruby kulowej. Napędzany silnikiem serwo.
|
||
| Motoreduktor do stołu | Siłownik | ||
| Mocowanie komponentów/zużycie powietrza | 2 m3/godz. | ||
| Prędkość obrotowa stacji Silnik | RPM | 1500 | |
| 2 | Oś X/Y/Z/U/V/W: | ||
| Podróż w osi X | mm | 1000 | |
| Maks. oś X.prędkość | m/min | 20 | |
| Podróż w osi Y | mm | 900 | |
| Maks. oś Yprędkość | m/min | 20 | |
| Podróż w osi Z | mm | 700 | |
| Maks. oś Z.prędkość | m/min | 20 | |
| Oś U | Stopnie | ±90° | |
| Maks. oś U.prędkość | stopnie/s | 20 | |
| Oś V | Stopnie | ±360° | |
| Maks. oś Vprędkość V | stopnie/s | 30 | |
| Oś W | Stopnie | ±360° | |
| Maks. oś Wprędkość | stopnie/s | 30 | |
| 3 | Głowice polerskie/polerujące: | ||
| Liczba głowy | Nie. | 4 | |
| Główny silnik do polerowania wrzeciona | KW | 30 (4 szt. x 7,5 kW każdy) | |
| Dopuszczalna wysokość robocza | mm | 300 | |
| Rozmiar tarczy polerskiej (materiał eksploatacyjny) | mm | 600*60*15mm | |
| Pasta polerska (materiał eksploatacyjny) | Rodzaj | Stały wosk | |
| Rozmiar pasty polerskiej (materiał eksploatacyjny) | mm | 450*55*30mm | |
|
Aplikacja pasty polerskiej
|
Automatyczne urządzenie do podawania stałej masy do tarczy polerskiej w regularnych odstępach czasu. | ||
| Tarcza polerska (zużywalna) | Robić | CHINY - WYKONANE W XIAMEN | |
| Pasta polerska (materiał eksploatacyjny) | Robić | CHINY - WYKONANE W XIAMEN | |
| Rodzaj tarczy polerskiej | Bawełna, solidne kółko do szycia | ||
| 4 | Automatyczna kompensacja ciśnienia | Tak dostępne | |
| 5 | Ciśnienie sprężonego powietrza | Bar | 6 barów |
| 6 | Średnica przyłącza ssącego do zbierania kurzu | mm | 500*500 (2 połączenia na każdą maszynę) |
| 7 | Całkowite podłączone obciążenie | Kw | 43 |
| 8 | Odpylacz | ||
| 9 | Wymiary maszyny (dł.×szer.×wys.) | mm | 5300*3400*3000 |
| 10 | Całkowita waga maszyny | Kg | 8000 |
| 11 | Silniki do polerowania wrzeciona głównego | Pojemność i marka | 7,5 Kw - SIEMENS Servo silnik (4 szt.) Nr modelu - 1FL6096-1AC61-2LB1 |
| 12 | Motoreduktory i skrzynia biegów dla wszystkich osi | Robić | Włochy Rossi |
| 13 | Namiar | Robić | NSK JAPONIA Łożysko kulkowe zwykłe - 6005zz Łożysko kulkowe zwykłe - 6007zz Łożysko kulkowe zwykłe - 6015zz Łożysko kulkowe zwykłe - 6018zz Łożysko kulkowe zwykłe - 6204zz Łożysko kulkowe zwykłe - 6209zz Łożysko kulkowe skośne - 7004C Fotel nośny - FK25-B Siedzisko wspierające - FF25-B Łożysko liniowe - LML16UU Łożysko igiełkowe - KR26 |
| 14 | Siłowniki pneumatyczne | Robić | AirTAC TAJWAN |
| 15 | Rozdzielnica | Robić | ABB-SWISS |
| 16 | Wciskać przyciski | Robić | ABB-SWISS |
| 17 | Kontroler ruchu/system sterowania i serwomotor | Robić | PROMAX - Włochy |
| 18 | Reduktor ślimakowy | Robić | Włochy Rossi |
| 19 | Suwak liniowy i śruba | Robić | HIWIN - Tajwan |
| 20 | Serwonapęd | Robić | PROMAX - Włochy |
| 21 | Automatyczna kompensacja | Robić | PROMAX - Włochy |
| 22 | Stycznik | Robić | ABB-SWISS |
| 23 | Panel mocy | Robić | DELTA - Tajwan |
| 24 | Uchwyt bezpiecznika | Robić | POLEGANIE |
| 25 | Przekaźnik termiczny | Robić | ABB-SWISS |
| 26 | Trójkolorowa lampa alarmowa | Robić | HNTD |
| 27 | Transformator sterujący | Robić | TENGNE |
| 28 | Kabel | Robić | CHINY-TAIYANG |
| 29 | Stabilizator napięcia | Kwaś | 60 Kva, 1 szt.(Wliczone w cenę maszyny) |
| 30 | Koszt uchwytu/koszt chwytaka | Ilość | Jeden zestaw 4 sztuki (wliczone w cenę maszyny) |
| 31 | Gwarancja na maszynę | 1 rok | |
| 32 | Gwarancja kontrolera | 2 lata | |
