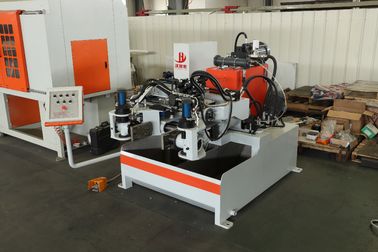

Specjalna automatyczna maszyna do nalewania 2250 mm × 2160 mm × 1560 mm Certyfikat ISO z certyfikatem wymiaru

opis produktu

Specjalna automatyczna maszyna do nalewania 2250 mm × 2160 mm × 1560 mm Wymiar Certyfikat ISO

Budowa mechaniczna i zasada działania

1) Rama cokołu

Rama cokołu znajduje się na dole urządzenia. Służył do przechowywania wody i proszku grafitowego w celu schłodzenia i zanurzenia powłoki matryc. Dzięki temu maszyna może pracować przez długi czas, a temperatura matrycy jest pod kontrolą. Lewy i prawy zbiornik na wodę są oddzielone, co czyni je łatwymi do czyszczenia i mogą równomiernie mieszać wodę z proszkiem grafitowym. Biorąc pod uwagę silną żrącą grafit, zbiornik wody jest spawany blachą ze stali nierdzewnej w celu przedłużenia jego użytecznego czasu. Efekt mieszania jest dobry i nie ma martwego kąta.

2) Wspieraj wspornik

Wspornik składa się z dolnej belki, osi obrotu podpory, gniazda osi i regulacji kąta rzutowania. Otwieranie i zamykanie matrycy, wywracanie, opadanie stojaków dopasowanych do modeli lewych i prawych jest uzupełniane przez wspornik

3) Zbiornik Hydra

Zbiornik hydrauliczny jest zainstalowany między szafką elektryczną a pompą olejową. Jest to napęd części hydraulicznej ciśnienia całej maszyny służącej do odzyskiwania oleju hydraulicznego i chłodzenia ciepła wytwarzanego podczas ruchu rurociągu hydraulicznego.

4) Stacja hydrauliczna i zespół napędowy

Zespół stacji hydraulicznej i napędu są połączone układem hydraulicznym, w tym silnikiem, pompą olejową, elektromagnetycznym zaworem zwrotnym, elektromagnetycznym zaworem przepływowym, ręcznym zaworem regulującym ciśnienie, przepustnicą rurociągu i cylindrem olejowym. Odpowiada za dostawy oleju, regulację ciśnienia, odzysk oleju i działania każdego cylindra olejowego.

Powstanie i upadek --- otwarcie matrycy ---- dopasowanie matrycy ---- przewrócenie ---- zanurzenie matrycy podczas obrotu ---- wypchnięcie czystej matrycy ---- obrót i rzucanie będą wykonywane jeden po drugim

5) Elektryczny układ sterowania

Elektryczny układ sterowania przyjmuje głównie oryginalne wiążące elementy elektryczne japońskiego Mitsubishi Ohm Dragon, w tym: PLC, ekran dotykowy, transformator, transformator prądowy, woltomierz, amperomierz, przełącznik obrotowy, wyłącznik awaryjny, stycznik AC, przekaźnik ciepła, przełącznik powietrza (380 V / 220 V), czujnik fotoelektryczny, skrzynka sterująca (ręczna / automatyczna), obrót, otwieranie i zamykanie matrycy, czyszczenie modelu, wywracanie, wznoszenie i opadanie, awaryjne zatrzymanie. Wszystkie działania zostaną przeprowadzone za pomocą systemu kontroli operacji.

6) Zespół silnika elektrycznego mieszania z lewej i prawej strony

Zespół silnika elektrycznego lewego i prawego mieszania znajduje się po obu stronach siłownika hydraulicznego. Składa się z długiej osi mieszania silnika elektrycznego, turbiny ze stali nierdzewnej, podpórki łożyska, gniazda silnika elektrycznego, kołnierza pyłoszczelnego i nakrętki powietrznej. Łączy równomiernie proszek wody i grafitu, aby zapobiec osadzaniu się. Może także mieszać strącony proszek grafitowy z wodą poprzez mieszanie.

7) Lewy i prawy stojak do dopasowywania matryc

Stojak do dopasowywania lewej i prawej matrycy składa się z miedzianej osłony wspornika, szyny ołowianej, lutownicy, zbiornika oleju do otwierania i zamykania matrycy, lewej i prawej skrzynki, lewego i prawego zbiornika oleju do czyszczenia matrycy, lewego i prawego stojaka do podłączenia matrycy. Ta część wykonuje podnoszenie, dopasowywanie, czyszczenie matrycy i odlewanie obrotowe itp

8) Lewe i prawe obrotowe skrzynki i mechanizm czyszczenia matryc

Lewe i prawe obrotowe skrzynki i mechanizm czyszczenia matryc składają się głównie z łożyska, koła zębatego, wału przekładni, siłownika hydraulicznego, ogranicznika dodatniego, bloku wału góra-dół, elementu uszczelniającego, bloku indukcyjnego, kołnierza itp. Jest on odpowiedzialny głównie za czyszczenie matrycy; zanurzanie matrycy w rotacji, odlewanie z przodu i wymiana matryc.

Kliknij link, aby wyświetlić wideo:

https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
