Szczegóły Produktu:
|
|
Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | DZ |
Orzecznictwo: | CE ISO |
Numer modelu: | LPDC |
Zapłata:
|
|
Minimalne zamówienie: | 1KPL |
Cena: | Negotiable |
Szczegóły pakowania: | Drewno |
Czas dostawy: | 1 miesiąc |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2 zestawy / miesięcznie |
Szczegóły informacji |
|||
Napięcie znamionowe: | 380V | Moc maszyny: | 125 kW |
---|---|---|---|
Ilość pieca: | 1 | Ilość pudełek do czyszczenia matryc: | 1 |
Ilość podajnika: | 1 | Ilość w zbiorniku Blackwash: | 1 |
High Light: | ciśnieniowa maszyna do odlewania ciśnieniowego aluminium,proces odlewania pod niskim ciśnieniem |
opis produktu
Zalety:
1. Odlewanie wysokiej jakości i precyzyjna powtarzalność, odlewanie automatyczne z napędem serwo silnika, liniowy system prowadnic;
2. Duże zakresy wydajności 400 ~ 450 odlewów na zmianę (8 godzin);
3. Szybki kołnierz zmiany matrycy, 5 minut w ciągu miesiąca;
4. Metoda podgrzewania pieca: palnik gazowy jest standardem i elektrycznością dla opcji;
5. Max. die diemension 550 * 400mm;
6. Cały zestaw chłodzony maszyną chłodzoną wodą dla wydajnego chłodzenia, znacznie poprawia żywotność cewek;
7. Urządzenie do czyszczenia pyłu tlenkiem cynku do czyszczenia pieca;
8. Sterowanie komputerem przemysłowym za pomocą kabli Ethernet, programy odlewania do 200 zapisanych, nagrywanie i śledzenie temperatury pieca;
9. Produkcja efektywna pod względem kosztów (zmniejszona utrata topnienia, matryca wielokrotna, praca jednoosobowa, wzrost wydajności);
10. Humanizacja stanowiska pracy (ergonomiczna konstrukcja stanowiska pracy, minimalizacja ciepła, hałasu i niebezpieczeństwa wypadku)
1 | PODSTAWOWE WYPOSAŻENIE | JEDEN MANIPULATOR | DWA MANIPULTORY |
1.1 | FORNACE INDUKCYJNE | ||
PIEC INDUKCYJNY KANAŁU | 3 INDUKTORY | 3 INDUKTORY | |
POJEMNOŚĆ | 1800 KG | 1800 kg | |
WYDAJNOŚĆ ROZTWORU | 350 KG / H | 520 KG / H | |
UMYSŁ MOCY | 3 * 35 KW | 2 * 80 KW | |
ZUŻYCIE MOCY @ HOLDING TEMEPRATURE 950 ℃ | 35 kW | 35 kW | |
Max. Temp. pieca | 1250 ℃ | 1250 ℃ | |

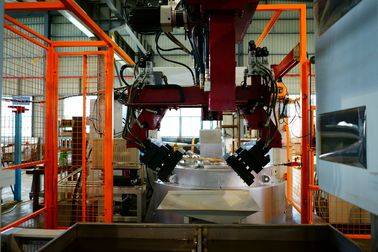

1.2 | MANIPULATOR | 1, LINEAR GUILDING | 2, OBROTOWY |
Max. Prędkość manipulatora (S) | 20 metrów / min. | 35 ° / sek. | |
1.3 | AGREGAT HYDRAULICZNY | SILNIK SERVO: 1 * 7,5 kW | SILNIK SERVO: 2 * 7,5 kW |
OLEJ | Glikol etylenowy | ||
CYLINDRY | Grafit: 63 * 100 * 2 zestawy Obrotowy: 63 * 215 * 1 zestaw Podnoszenie: 63 * 250 * 1 zestaw Zamknięcie matrycy: 50 * 372 * 1 zestaw Skok: 32 * 50 * 2 zestawy | ||
NOMINALNE CIŚNIENIE ROBOCZE | 8MPa | ||
TEMPERATURA OLEJU HYDRAULICZNEGO | ≤52 ℃ | ||
1.4 | JEDNOSTKA DYSTRYBUCJI WODY | ||
Woda chłodząca do cewek piecowych, kąpieli grafitowej i układu hydraulicznego | |||
wartość PH | 7 ~ 8,5 | ||
Ciśnienie wody | 3-5 barów | ||
Temperatura wody | 20 ± 2 ℃ | ||
Przepływ wody | ≥15 l / min ≤ 80 l / min | ||
1.5 | JEDNOSTKA CIŚNIENIA POWIETRZA | ||
Sprężone powietrze do czyszczenia matryc, zaworów pneumatycznych, czyszczenia pieca, odlewów i zaworów bezpieczeństwa itp. | |||
Ciśnienie sprężonego powietrza | 0,6 MPa | ||
Zużycie sprężonego powietrza | 15㎥ / H | ||
1.6 | JEDNOSTKA NAPĘDOWA | ||
SIŁOWNIK: | 1 * 7,5 kW | ||
1.7 | POKRYWA PIECA | ||
1 KOŁNIERZ RURY RISER | |||
2 RURY OCHRONNE DLA TERMOPARÓW | |||
1 RURKA PODNOSZĄCA | |||
1 USZCZELNIENIE CERAMICZNE | |||
1 RURKA ŁADUJĄCA I POKRYWA DO RĘCZNEGO OTWARCIA | |||
1.8 | KĄPIEL GRAFITOWA | 1 | 1 |
Kąpiel powlekana z kontrolowaną temperaturą, materiał SS316L | |||
1.9 | PALNIK GAZOWY | ||
Palnik gazowy zamontowany na pokrywie pieca do ogrzewania i podgrzewania rury pionowej. | |||
1.1 | Szafa sterownicza i zasilająca | ||
STEROWANIE PLC | Siemens S7 / 300 | ||
HMI (EKRAN DOTYKOWY) | 1 | ||
WYMIARY ZEWNĘTRZNE (L * W * H) | 1200 * 500 * 1800 mm | ||
1.12 | SYSTEM ZDALNY | ||
Komputer przez Team Viewer i połączenie z Internetem | |||
2) | GŁÓWNE OPCJE | JEDEN MANIPULATOR LD5540-D | DWA MANIPULATORY LD5540-S |
2.1 | JEDNOSTKA DO USUWANIA CZĘŚCI | ||
Jednostka automatycznie usuwająca, wyposażona w samochód odbiorczy do bezpośredniego transportu odlewów do wózka magazynowego. | 1 | 1 | |
2.2 | URZĄDZENIE DO ROZDRABNIANIA | ||
Oczyszczanie proszkiem miedzi do czyszczenia matryc; | 1 | 1 | |
2.3 | FILTR I JEDNOSTKA SSĄCA DO ZAWORU ODLEWNEGO | ||
Do odsysania pyłu z tlenku cynku do pieca czyszczącego | |||
2.4 | ŻURAW Z PODNOŚNIKIEM ELEKTRYCZNYM | 500 KG | 500 kg |
2.5 | PNEUMATYCZNE OTWARCIE OKNA WKŁADANIA PODSTAWOWEGO | ||
Automatyczne otwieranie za pomocą siłownika pneumatycznego; Ręczne zamykanie po zakończeniu ustawiania rdzenia. | |||
3) | OPCJE ELEKTRYCZNE | JEDEN MANIPULATOR LD5540-D | DWA MANIPULATORY LD5540-S |
3.1 | AWARYJNY STYCZNIK ZASILANIA | 1 | |
Z przyciskami zatrzymania awaryjnego; ze względów bezpieczeństwa: są automatycznie zamykane drzwi i kompletna jednostka ogrodzeniowa. | |||
3.2 | Kable SPECJALNE | 10 mln | |
4 | OPCJE UMIERAJ | JEDEN MANIPULATOR LD5540-D | DWA MANIPULATORY LD5540-S |
4.1 | UMIERAJ KOŁNIERZE | ||
4.2 | POMIAR TEMPERATURY MATERIAŁÓW | Kontrola PID | |
4.3 | POMIAR TEMPERATURY KĄPIEL GRAFITOWA | Kontrola PID | |
4.4 | OBWÓD POMPY DO CIĄGŁEGO CZYSZCZENIA WANNY GRAFITOWEJ | ||
4.5 | Max. Wymiary matrycy | 550 * 400 mm | |
4.6 | Max. Die Grubość | 2-70 mm | |
4.7 | Max. Udar otwarcia matrycy | 370 mm | |
4.8 | Max. Die Die | 200 kg | |
4.9 | Max. siła zamknięcia matrycy | 1500 kg | |
4.1 | Max. siła wyrzutnika | 500 kg | |
4.11 | Max. skok wyrzutnika | 50mm | |
5 | OPCJE GAZU GRZEWCZEGO | JEDEN MANIPULATOR LD5540-D | DWA MANIPULATORY LD5540-S |
5.1 | Ciśnienie propanu | 0,5 bara | |
5.2 | Przepływ propanu | 0,225 m3 / h | |
6 | OPCJE NARZĘDZI | JEDEN MANIPULATOR LD5540-D | DWA MANIPULATORY LD5540-S |
6.1 | Rozmiar urządzenia: L * W * H | 6500 * 6000 * 3400 mm | 7000 * 7000 * 3687 mm |
6.2 | Waga całkowita | 13T | |
6.3 | Całkowita moc | 125 kW | 180 kW |
6.4 | Napięcie robocze | 380 V. | 380 V. |
